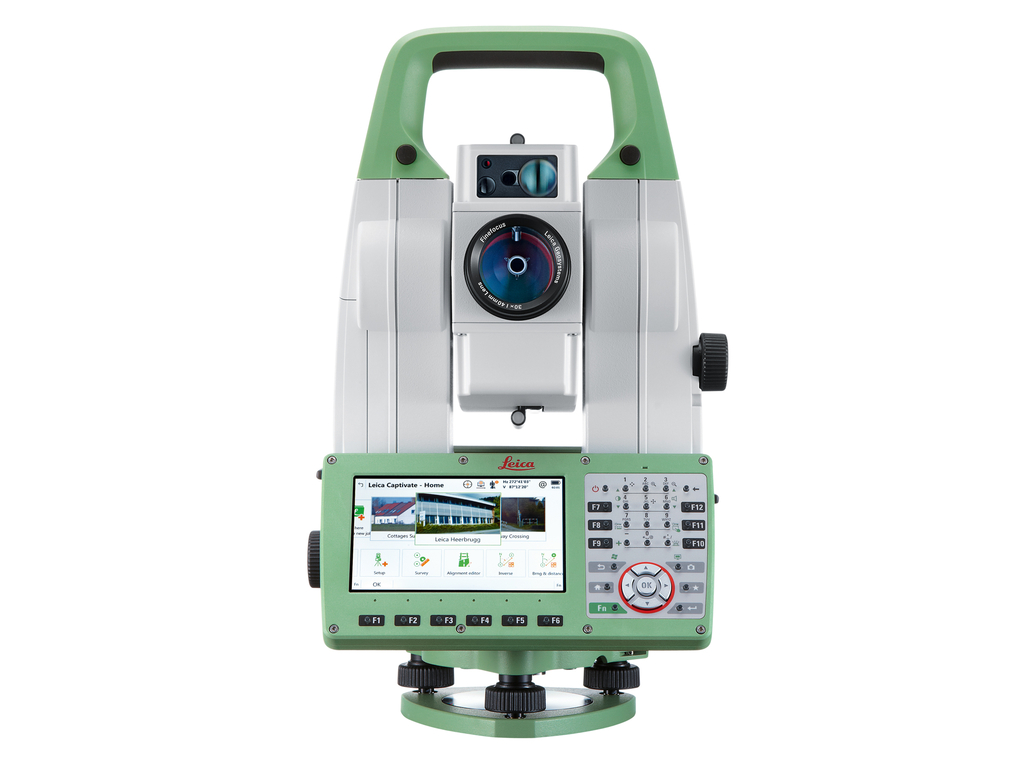

徠卡TS16全站儀

徠卡測量全站儀TS16不僅僅給客戶帶來了卓越的性能、極致的體驗，更給客戶帶來了全新的測量理念-“無處不三維”！

產品詳情

徠卡測量全站儀TS16不僅僅給客戶帶來了卓越的性能、極致的體驗，更給客戶帶來了全新的測量理念-“無處不三維”！

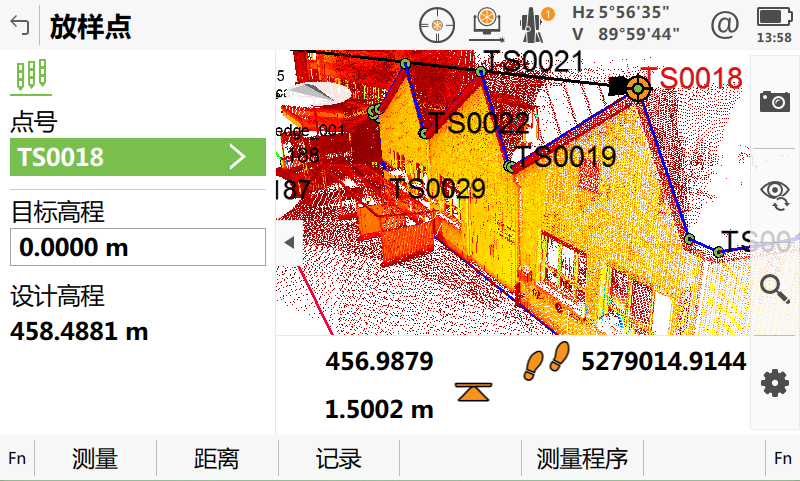

Captivate三維軟件，三維無處不在
ATRplus技術，再次突破自動測量極限
1G雙核A9處理器，刷新計算能力新高度
5英寸WVGA顯示屏，不止于大！分辨率是傳統5倍
無棱鏡標配500米，以備不時之需
WLAN等數傳模塊，隨測隨傳，內外業一體化

優越指標性能

角度測量
精度¹Hz, V	絕對編碼，連續，四重角度探測	1" (0.3 mgon), 2" (0.6 mgon), 3" (1 mgon), 5" (1.5 mgon)
距離測量
范圍²	棱鏡(GPR1,GPH1P)³	1.5m 至 > 3500 m
	無棱鏡/任何表面⁴	R500: 1.5m to >500m, R1000: 1.5m to >1000m
	長測量模式^2,4,5	12000m
精度/測量時間	單次(棱鏡)^2,5	1mm + 1.5 ppm / 典型 2.4 秒
	單次(任何表面)^2,4,5,6	2 mm + 2 ppm / 典型 3 秒
	連續(棱鏡)^2,5	3mm + 1.5 ppm / 典型 0.15秒
光斑大小	50m處	8 mm x 20 mm
測量技術	基于相位原理系統分析技術	同軸，紅色可見光
圖像
廣角相機	傳感器	500萬像素 CMOS 傳感器
	視場	19.4°
	幀頻率	高達 20 幀每秒
馬達
直驅	轉速	最大45°(50 gon)每秒
自動照準 (ATR)
范圍 ATR模式2 / 跟蹤模式²	圓棱鏡 (GPR1, GPH1P)	1500 m / 1000 m
范圍 ATR模式2 / 跟蹤模式²	360°棱鏡 (GRZ4, GRZ122)	1000 m / 1000 m
精度^1,2 / 測量時間	ATRplus 測角精度(Hz, V)	1" (0.3 mgon), 2" (0.6 mgon), 3" (1 mgon), 5" (1.5 mgon) /典型 3-4s
超級搜索
范圍 / 搜索時間⁸	360° 棱鏡 (GRZ4, GRZ122)	300 m / 典型 5 秒
導向光 (EGL)
工作范圍 / 精度		5 –150 m / 典型 5 cm，100 m處
一般參數
機載軟件系統	Captivate軟件（含應用程序）
處理器	TI OMAP4430 1GHz 雙核 ARM? CortexTM -A9 MPCoreTM	操作系統-Windows EC7
顯示屏和鍵盤	5英寸，WVGA，彩色，觸屏，雙面	37 個按鍵，帶照明功能
操作	2個無限位驅動，用戶自定義快捷鍵
電源	可更換內置鋰電池，具有給電池充電功能	使用時間 5–8 小時
數據存儲	內存 / 存儲卡	2GB / SD 卡 1 GB 或 8 GB
接口	RS232, USB, Bluetooth?, WLAN
重量	包括電池	5.3-6 kg
環境參數	工作溫度范圍	–20℃至 + 50℃
	防塵防水 (IEC 60529) / 防雨	IP65 / MIL-STD-810G，方法 506.5-I
	防潮	95%, 無冷凝

1: 標準差,依據 ISO 17123-3
2: 陰天，無霧霾，能見度 40 km，無熱流閃爍
3: 1.5 m 至 2000 m，使用 360°棱鏡 (GRZ4，GRZ122)
4: 測量目標處于陰影下，陰天，柯達灰白板 (90% 反射率)
5: 標準差，依據 ISO 17123-4
6: 距離 > 500 m：精度 4 mm + 2 ppm，測量時間典型 6 秒
